安裝注意事項

● 天線與收發機單元一般安裝在駕駛室頂部或合適的平臺上，為保證有最大的目標可視性，應將天線安裝在較高的位置。

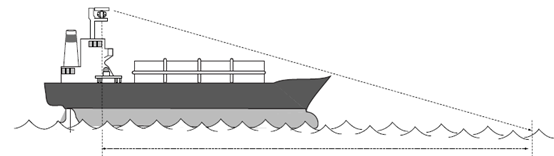

● 從天線單元到船頭的視線與海面的交點到天線單元的距離不能超過500米或兩倍的船體長度，取兩者的最小值。

小于500米或兩倍船長

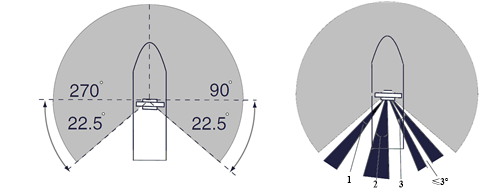

● 安裝天線與收發機單元應保證探測盲區最小，在天線單元的水平方向，右側向右22.5°和左側向左22.5°不能有盲區，同時，在剩余角度中，個別探測盲區角度不能大于5°且總的探測盲區角度和不能大于20°。注意如果兩個探測盲區之間的角度小于或等于3°，則作為一個探測盲區。

1,2,3≤5°；1+2+3+...≤20°

● 安裝天線與收發機單元要遠離其他大功率的干擾源和無線電天線。

● 保持天線最低邊緣部分高于安全護欄0.5米或更多。

● 安裝兩個天線時，其安裝位置必須遵循下圖：

● 為防止盲區和錯誤的回波顯示到雷達圖像上，桅桿或吊桿應在天線單元垂直波束寬度±5°內。

● 如果雷達的初始安裝不能保證在所有方向上都有清晰的視野，在固定之后，需要調整安裝角度。

● 要防止導航儀和羅經受到雷達的影響，它們與雷達之間的距離應大于1.8米。

● 為保證較好地發射雷達波，天線輻射孔隙不應涂油漆。

● 參照天線單元的尺寸，要留有充足的旋轉空間。
